冷凝器是制冷系统中的重要设备之一，它是经冷凝器的放热表面，将制冷剂过热蒸气的热量传递给周围空气或水，自身被冷却为饱和蒸气，并进一步被冷却为髙压液体，在系统中循环使用。下面介绍常见冷凝器的工作原理及构造。

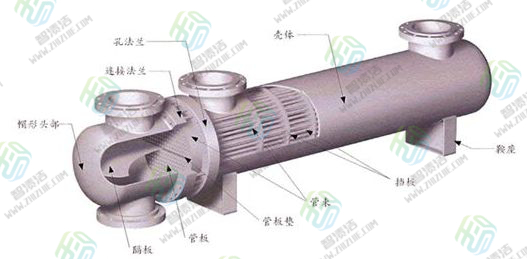

卧式壳管式冷凝器

    制冷剂蒸气在管子外表面上冷凝，冷却水在泵的作用下在管内流动。制冷剂蒸气从上部进气管进人，凝结成液体后由筒体下部的出液管流入贮液器。冷凝器的筒体两端用端盖封住，端盖内用分水隔板实现冷却水的多管程流动。冷凝器的管束个数为偶数，这样可以使冷却水的进、出门设罝在同一端盖上，且下进上出。

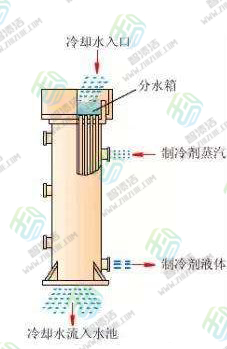

立式壳管式冷凝器

    立式壳管式冷凝器直立安装，两端没有端盖。制冷剂蒸气从冷凝器外壳中部偏上的进气管进入圆筒内的管外空间，冷凝后的液体沿管外壁从上向下流动，聚集在冷凝器底部，经出液管进入贮液器。冷却水从上部进入冷凝器的换热管内，呈膜状沿管壁流下，排入冷凝器下面的水池，循环使用。

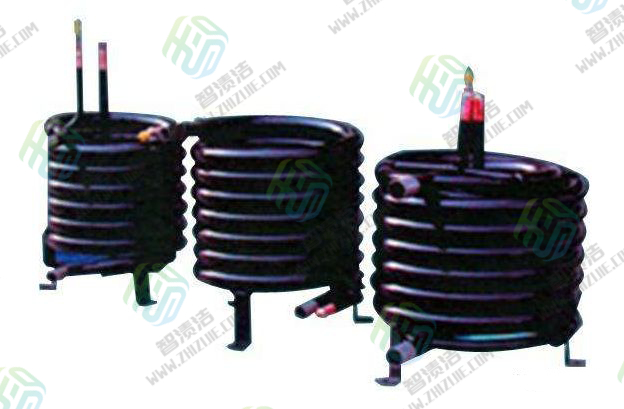

套管式冷凝器

    套管式冷凝器由两种不同赀径的管子制成，单根或多根小直径管套在大直径管内，然后绕成蛇形或蠔旋形，如下图所示。制冷剂的蒸气从上方进人内外管之间的空腔，在内管外表面上冷凝，液体在外管底部依次下流，从下端流人贮液器中。冷却水从冷凝器的下方进人，依次经过各排内管从上部流出，与制冷剂呈逆流方式。套管式冷凝器的冷却水流程长，制冷剂在被冷却水吸热的同时，还被管外空气冷却，传热效果好。

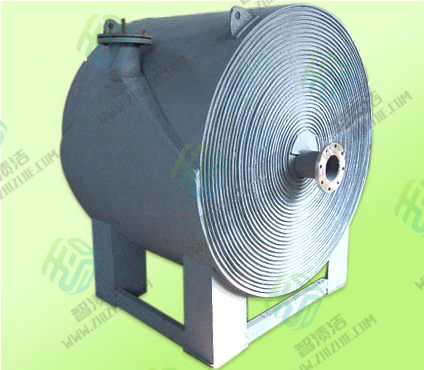

螺旋板式冷凝器

    螺旋板式冷凝器由两个螺旋体加上顶盖和接管构成。两个螺旋体形成两个螺旋形通道，两种流体在通道中逆流流动，一种流体由螺旋中心流入，从周边流出，另一种流体由周边流入，从中心流出。螺旋结构使得内部不易淸洗和检修。

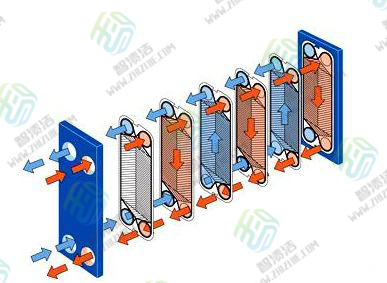

板式冷凝器板式冷凝器

    板式冷凝器板式冷凝器由一系列具有一定波纹形状的金属板片叠装而成。各板片之间形成许多小流通断面的流道，制冷剂和软冷剂通过板片进行换热。

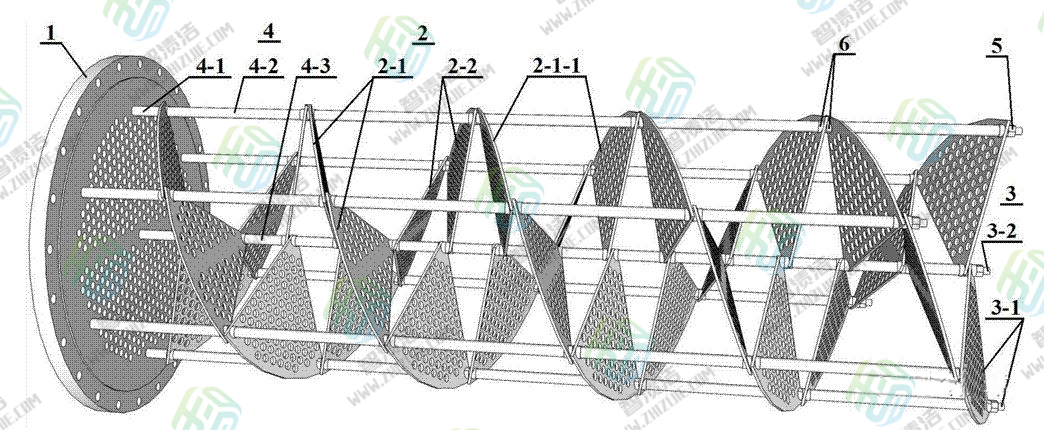

螺旋折流板冷凝器

    螵旋折流板冷凝器中螺旋主体由螺旋折流板和阻流板顶角搭接组成。螺旋折流板靠定距管固定，冷凝管从螺旋折流板一一穿过，螺旋折流板与管板共同作为冷凝管束的支撑。螺旋折流板里呈扇形，每块折流板与壳体轴线成一定的夹角，相邻的折流板在周边首尾相接，使其外圆形成连续的螺旋线，这种装置方式改变了壳程流体的流动状态，从而提高了壳程传热效率，降低了壳程流体压力降。
